運用

　　電力液壓推動器是一種集電機、離心泵、油缸為一體，結構緊湊的驅動操控設備，廣泛用作各種塊式制動器和盤式制動器的驅動設備，還能夠用于各種工業閥門、閘口、定向搖擺和滾動（<90°）設備及夾緊設備的驅動操控功用及結構特點

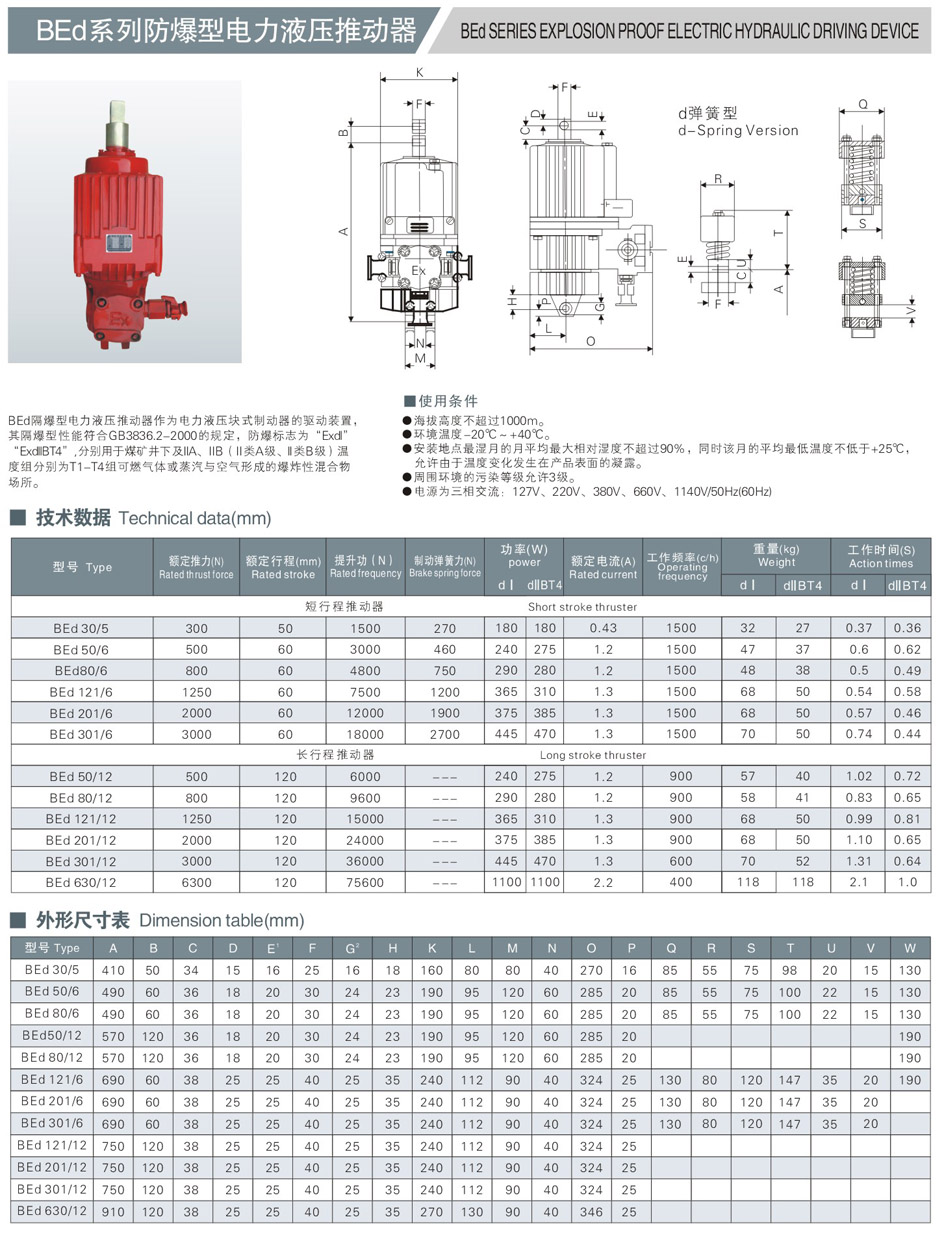

　　■ Ed系列電力液壓推動器

　　● Ed系列推動器是***引入原西德EMG公司全套規劃與制作技能出產制作，契合德國DIN15430和JB/T10603-2006規范。Ed系列推動器其零部件均由數控加工中心加工，從加工到設備，嚴厲的工藝、完善的檢測、牢靠的功用及壽數實驗確保了整機的***佳功用。

　　● 鋁合金外殼全密封單推桿結構，外形漂亮、重量輕、功用完全、功用***、種類標準完全。

　　● 電機為非油浸式結構，F(xiàn)級絕緣，耐熱性好，壽數長。

　　● 電機接線盒蓋設有密封，選用電纜填料函進線，結實牢靠，電氣防護等級IP65。

　　● 電機軸和推桿均通過外表特別處理，使密封件壽數大大延伸。

　　● 傳動部分悉數為雙密封結構，密封牢靠。

　　● Ed推動器油缸殼體一側設有平衡氣室，可在0-180°范圍內設備運用。

　　■ Ed系列推動器附加設備Ed推動器可根據用戶的要求增設附加設備來完成如下附加功用：

　　● 可同時設置上下限位開關。

　　● 上升限位開關：可指示制動器是否正常翻開，推桿是否推到規則方位等。

　　● 下降限位開關：可指示制動器是否正確閉合，推桿是否回到規則方位等。

　　● 上升延時閥和下降延時閥或上升下降延時閥，可在額外動作時刻至額外動作時刻的10-20倍內調整所需的詳細延時值。

　　● 短行程推動器可增設內置式制動繃簧（C-繃簧）、復位繃簧（W-繃簧）、緩沖繃簧（d-繃簧）。

　　● 增設加熱器，在運用地址環境溫度低于-20℃，可根據需求增設加熱器。

　　■ 運用條件

　　● 環境溫度：-20℃~50℃運用DB-25液壓油，低于-20℃時用YH-10航空液壓油，可不裝加熱器；用DB-25液壓油，有必要裝加熱器。

　　● 接連作業S1，斷續作業S3-60%。

　　● 電壓和頻率：三相溝通 380V/50(60)Hz，我公司還能夠供給其它不同頻率，不同電壓的產品，需求時請洽談訂購。

　　● 三相溝通異步式電動機，符合（GB755-2000）規定，功能詳見“技能數據”。

　　絕緣等級：F級、電器防護等級：IP65。

　　● 電纜：導線截面***大可達4X2.5mm2。

　　● 高效防腐產品：用于空氣中有腐蝕介質和相對濕度高，并由此可能生成凝水的狀況。電機選用真空注塑的定子，涂漆選用特別防腐漆，系列產品均可供給防腐產品，用戶需求可與公司聯絡。

　　● 一切推動器的推桿連結塊都能夠旋轉。Ed50-Ed301設備底座可作90°旋轉。Ed23和Ed30設備底座也可供給90°旋轉，但設備高度尺寸A添加8毫米（訂購時說明）。

　　● 不管何種設備方位，活塞桿都不能承受徑向力，避免影響運用作用和壽數。

　　■ 附加設備

　　● 依據用戶需求可設備各種附加設備滿意不同作業需求。

　　● 上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延伸，可調整的***大值可達額定值的10-20倍，閥在外部調理。帶閥的推動器（閥全開時），其上升下降時間將會有所延伸，短行程延伸0.1-0.2秒，長行程延伸約0.2-0.4秒。

　　● 制動繃簧：（C-繃簧）它發生制動力，技能數據表中所列的制動繃簧力值為上升行程的1/3（下降行程的2/3）時的繃簧力。

　　● 復位繃簧：作業原理同C-繃簧，但復位的繃簧力較小。

　　● 緩沖繃簧（d-繃簧）加緩沖繃簧（僅適用于短行程推動器），主要調理制動進程：緩沖制動的非周期瞬變進程，使制動平穩，它替代連桿銜接塊裝在活塞桿上，不改動推動器的行程。（留意：設備d-繃簧的推動器不能裝行程開關且須和C繃簧配套運用）

　　● 加熱器：在環境溫度低于-20℃的區域，可依據用戶需求加裝加熱器，加熱器分AC110V或AC220V兩種電壓(參數見下表)，訂購時需注明，溫度的操控調理辦法由用戶自己挑選。

　　● 行程開關：依據用戶要求，推動器能夠裝機械式行程開關或挨近開關。
